Comprendre votre réseau d’eau sanitaire

La Pression d’eau

L’eau fournie par le distributeur a, en général, une pression de 3 bars et les appareils sanitaires, en particulier les robinets, sont également conçus pour une pression d’utilisation de 3 bars. Parfois, la pression est supérieure à 3 bars et atteint 5, 6 bars ou même plus. Une pression trop forte provoque une usure prématurée et des dommages dans les appareils (chauffe-eau, robinets…). Elle est aussi source de bruits violents à la fermeture des robinets : les coups de bélier.

Pour y remédier, il faut utiliser un réducteur de pression (un détendeur) qui permet de régler la pression à 3 bars. Il arrive plus rarement que la pression soit trop faible ; dans ce cas un robinet fonctionnera normalement mais avec moins de pression à la sortie.

En revanche, certains appareils peuvent ne pas fonctionner : arroseurs oscillants, chauffe-eau à gaz… La pression doit alors être augmentée par un surpresseur qui est une pompe spéciale à installer au début de la canalisation de distribution d’eau.

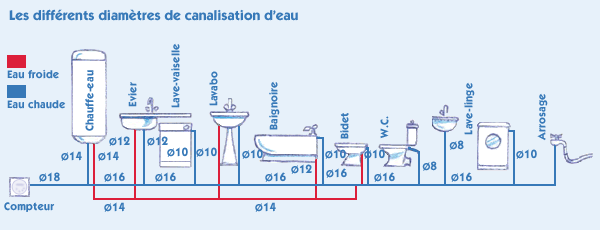

Les Sections des tuyaux

Dans une installation, chaque poste de puisage ouvert (robinet, machine à laver, arroseur…) utilise une partie de la quantité totale qui alimente l’installation.

Entre deux tuyaux, c’est le plus gros qui a le plus important débit. Dans une maison, tous les postes de puisage n’ont pas besoin du même débit. Un robinet de baignoire, par exemple, doit avoir un plus gros débit qu’un robinet de lavabo et une chasse d’eau n’a besoin que d’un faible débit.

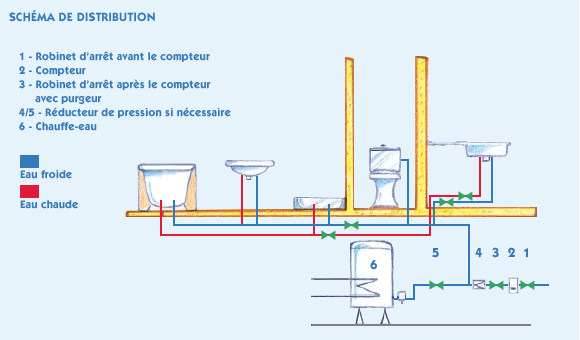

Les Vannes d’arrêt et purgeurs

Ces éléments appelés vannes d’arrêt ou robinets d’arrêt, sont indispensables dans une installation.

Un robinet d’arrêt au départ d’une installation permet de l’isoler du reste de la maison, et d’intervenir sans couper l’eau dans toute l’habitation.

Au minimum, un robinet purgeur doit être installé au point bas de l’installation afin de la vidanger (après fermeture du robinet d’arrêt général) avant une intervention.

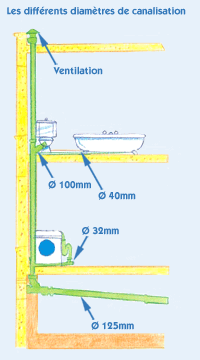

L’évacuation des eaux usées

Chaque point d’eau doit être relié à la canalisation d’évacuation la plus proche si elle a une section suffisante, ou doit disposer d’une canalisation spécifique raccordée au collecteur général.

La section d’une canalisation d’évacuation d’eau n’est pas choisie au hasard. Elle dépend de l’appareil sanitaire. Dans tous les cas, une canalisation trop grosse est déconseillée car elle entraîne un passage trop rapide de l’eau pouvant provoquer du bruit et une dépression qui vide les siphons.

La section de la canalisation qui évacue l’eau de plusieurs appareils en même temps doit avoir une section proche de la somme des sections des appareils.

Pour que l’eau ne stagne pas et s’évacue, il faut que les canalisations soient en pente. Une pente de 3 à 5 cm par mètre convient à tous les appareils sanitaires. Dans certains cas, on se satisfera d’une pente de 1 cm/m.

On évitera cependant les pentes trop fortes qui entraînent une évacuation trop rapide de l’eau provoquant des bruits d’écoulement et le risque d’une dépression.

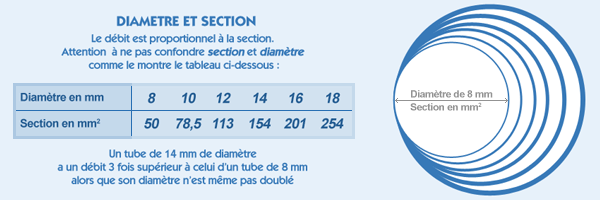

Pour les appareils fixés en hauteur (lavabo), éviter une pente trop forte et préférer une chute verticale suivie d’une faible pente. Il s’agit bien de la somme des sections et non pas de la somme des diamètres
